Посмотрев на этот рисунок, можно понять, в чём разница между современном устройством базовой станции (справа) и тем, что было.  А это очень полезный прибор для измерения коэффициента стоячей волны в антенно-фидерных.

Вот что получилось в итоге Кабеля и мелочевка в шкаф Плюс мелкая сборка- на ходу Блок который занимает один юнит- РРЛ IDU представлял из себя 4 отдельные картонные коробки- размером с с сам блок- само шасси, плата модема, основная плата контроллера, и коробка с разъемами и кабелями. Так как вечерело- и через минут 20 будет темно фотоаппарат веселее картинку сделал Мелочь, изолента, сырая резина, RET устройство управления электрическим наклоном антенн инструмент запихали в термошкаф Например, трехдиапазонная антенная панель такой конструкции , , МГц отличается от однодиапазонной, примерно в два раза большим размером и массой, что, конечно же, затрудняет ее обслуживание. Альтернативная технология изготовления таких антенн предполагает выполнение полосковых антенных излучателей металлические пластины квадратной формы , на рисунке выше справа. А вот еще один вариант, когда в качестве излучателя используются полуволновые щелевые магнитные вибраторы. Линия питания, щели и экран выполняются на одной печатной плате с двухсторонним фольгированным стеклотекстолитом:. С учетом современных реалий развития беспроводных технологий, базовые станции должны поддерживать работу 2G, 3G и LTE сетей.

антенно фидерные устройства базовых станций

И если блоки управления базовых станций сетей разных поколений удается вместить в один коммутационный шкаф без увеличения габаритного размера, то с антенной частью возникают значительные трудности. Например, в многодиапазонных антенных панелях количество коаксиальных соединительных линий достигает метров! Столь значительная длина кабеля и количество паяных соединений неизбежно приводит к потерям в линиях и снижению коэффициента усиления:. С целью снижения электрических потерь и уменьшения точек пайки часто делают микрополосковые линии, это позволяет выполнить диполи и систему запитки всей антенны по единой печатной технологии. Данная технологиях проста в производстве и обеспечивает высокую повторяемость характеристик антенны при ее серийном выпуске. С развитием сетей связи третьего и четвертого поколений требуется модернизация антенной части как базовых станций, так и сотовых телефонов.

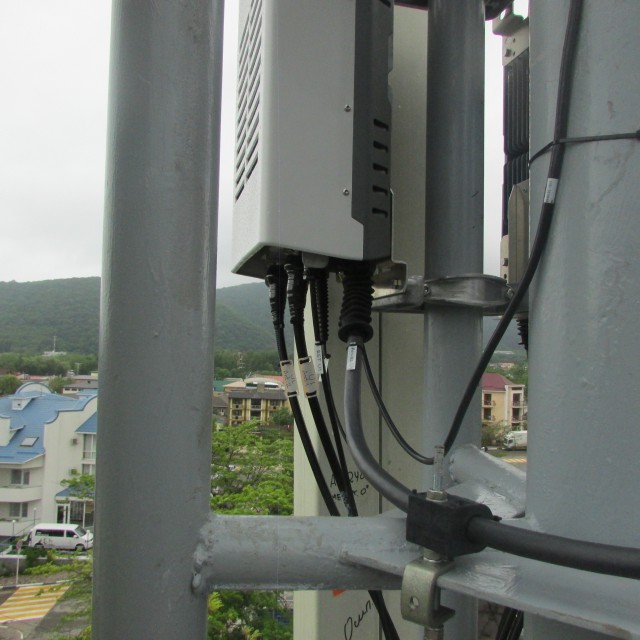

Антенны должны работать в новых дополнительных диапазонах, превышающих 2. Более того, работа в двух и даже трех диапазонах должна производиться одновременно. Вследствие этого антенная часть включает в себя довольно сложные электромеханические схемы, которые должны обеспечивать должное функционирование в сложных климатических условиях. В качестве примера рассмотрим конструкцию излучателей двухдиапазонной антенны базовой станции сотовой связи Powerwave, работающей в диапазонах , МГц и , МГц. Ее внешний вид показан на рисунке ниже:. Вот как раз такой же радиомодуль в помещении. Здесь он для удобства проведения испытаний: Раньше на крышу поднимался фидерный тракт. Он примерно в два моих пальца толщиной и практически не гнётся руками. Разъёмы большие, часто окисляются, промокают. А вот это — новое соединение, оптоволокно в бронированном кабеле, оно очень гибкое и лёгкое в монтаже и обслуживании: Со внедрением именно оптоволокна появилось ещё несколько важных выгод: В оптоволокно попасть куда сложнее, потому что снайперы ещё не доросли, видимо. А вот ещё раз вывод без бронированной оплётки, посмотрите, какой тонкий: Не везде удаётся использовать выносные управляемые модули RRU около самих антенн — в южных регионах естественного охлаждения может не хватать но это довольно редко. На севере же зима очень помогает.

Устройство базовых станций сотовой связи

Вот, например, фото моего коллеги из Архангельска, это блок с открытой крышкой. Теперь давайте вернёмся в Москву, снова зайдём в наше помещение и посмотрим на следующий шкаф. Ниже — аккумуляторы источника бесперебойного питания ИБП , на которых базовая станция способна работать несколько часов, если возникают проблемы с электричеством. Если данная проблема возникает, мы используем энергию дизельного генератора. Также базовая станция может питаться от других источников, например, ветряков или солнечных батарей. Во время восстановления связи после наводнения в Крымске очень помогли генераторы: Цикл повторялся до восстановления городской энергосети. При этом экономия на длине фидера может достигать десятки раз, что соответственно значительно уменьшает затухание и упрощает прокладку. Особенно широкое распространение такая схема получила для реализации БС 3G. Новые статьи на сайте: Будущее голосовой связи в мобильных телефонах M2M или IoT Система кондиционирования базовой станции Распределенная базовая станция Термошкафы термобоксы.

антенно фидерные устройства базовых станций

Устройство базовых станций сотовой связи Как известно, покрытие любой сети сотовой связи представляет собой ячеистую сотовую структуру, образованную с помощью базовых станций БС. В Питере МТС уже слава богу, везде ставить начал. Только что 3х метров проложил, фидер как фидер, тяжелый только. А станцию и поразбирать можно, так чтобы кг весила. Другое дело, что на цене монтажа не очень отражается. Интересует как с наименьшими трудозатратами поднять оборудование к месту монтажа,без навыков пром альпинизма итд. Только что отписался в предыдущей теме, дальше сюда переходим. Максимальное из сотового, что поднимал Отпротивогруза отказались лет 5 назад. Значения КУ для антенн приемных телевизионных коллективного пользования приведены в таблице 1. КУ, дБи, не менее, в диапазонах частот. III - МГц ;. Значения КУ для антенн приемных телевизионных индивидуального пользования категории 2 приведены в таблице 2. Значения КУ для антенн приемных категории 1 не нормируют. Значения КУ для антенн приемных телевизионных систем кабельного телевидения приведены в таблице 3. Значения КУ для антенн приемных радиовещания коллективного пользования приведены в таблице 4. Значения КУ для антенн приемных радиовещания индивидуального пользования приведены в таблице 5. Значения КУ для антенн приемных радиовещания систем кабельного телевидения приведены в таблице 6. Значения КЗД для антенн приемных телевизионных коллективного пользования приведены в таблице 7. КЗД, дБ, не менее, в диапазонах частот. Значения КЗД для антенн приемных телевизионных индивидуального пользования приведены в таблице 8. Значения КЗД для антенн приемных телевизионных систем кабельного телевидения приведены в таблице 9. Значения КЗД для антенн приемных звукового радиовещания коллективного пользования приведены в таблице Значения КЗД для антенн приемных радиовещания индивидуального пользования приведены в таблице Значения КЗД для антенн приемных радиовещания систем кабельного телевидения приведены в таблице Значения КСВ для антенн приемных телевизионных коллективного пользования приведены в таблице КСВ в диапазонах частот, не более. Значения КСВ для антенн приемных телевизионных индивидуального пользования приведены в таблице Значения КСВ для антенн приемных телевизионных систем кабельного телевидения приведены в таблице Значения КСВ для антенн приемных звукового радиовещания коллективного пользования приведены в таблице Значения КСВ для антенн приемных радиовещания индивидуального пользования приведены в таблице КСВ, дБ, не менее, в диапазонах частот. Значения КСВ для антенн приемных радиовещания систем кабельного телевидения приведены в таблице Требования к параметрам антенн систем фиксированной связи высокой плотности HDFS.

Огибающие диаграммы направленности G Тэта здесь и далее Тэта - угол в горизонтальной плоскости относительно оси направления основного излучения и кроссполяризационной развязки задаются в виде кусочно-ломанных линий, координаты изломов которых приведены в таблицах 1 и 2.

Антенно-фидерные устройства

Требования к параметрам антенн систем фиксированной связи в миллиметровом диапазоне частот mmwFS. Антенны систем фиксированной связи в миллиметровом диапазоне частот mmwFS работают в диапазонах частот ГГц и ГГц. Волновое сопротивление радиочастотных излучающих кабелей далее - РИ кабелей составляет 50 Ом или 75 Ом.

антенно фидерные устройства базовых станций

Значения коэффициента затухания РИ кабелей приведены в таблице 1. Антенны и фидерные устройства, предназначенные для установки на открытом воздухе, сохраняют свои электрические параметры при следующих климатических факторах внешней среды:.
